低壓熔斷器電纜的熱穩定條件及影響因素

2022-09-26 17:25:09

次

饋線動力電纜熱穩定截面積的選擇是3~10kV系統供電電纜截面積選擇的最主要因素。當采用FC回路供電時，FC回路的保護功能是由高壓限流熔斷器和真空接觸器兩種電器元件組合實現的，低壓熔斷器由熔斷器切除較大的短路電流，由綜合保護裝置動作真空接觸器切除較小的短路電流和過載電流，這就決定了FC回路饋線電纜熱穩定截面選擇方式的特殊性，既不同于用斷路器保護的饋線電纜熱穩定截面的選擇方式，也不同于單純用熔斷器保護的饋線電纜的熱穩定截面的選擇方式。

電纜熱穩定條件，電纜的介質損耗一般隨溫度上升而增加，電纜的選擇，除在正常工況下保證電纜的芯線溫度在允許范圍內，即根據額定電流選擇電纜截面外，還應保證電纜在短路，過載、過電壓條件下其溫度不超過規定值。只要電纜在各種工況下的溫度不超過上述溫度值，電纜即具有有限的熱穩定性。

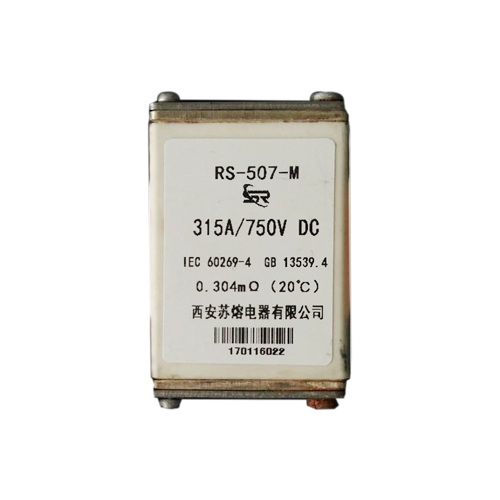

低壓熔斷器

3~10kV電力電纜一般采用交聯聚乙烯絕緣電纜，對于交聯聚乙烯電纜，聚乙烯被交聯，它的電氣性能沒有什么變化，但耐熱性能機械強度都有了明顯提高。交聚電纜與其它形式電纜的允許溫度可以看出，交聯聚乙烯絕緣電纜在短路時間小于5s的情況下，其允許的溫度較高，達到250℃，若短路時間超過5s，其允許的溫度將下降很多，根據相關研究，電纜線芯溫度達到130℃時，可以運行20~250h。雖然短路時間超過5s時，低壓熔斷器電纜已經可以考慮對外的散熱過程，但允許溫度下降的影響對電纜的熱穩定性能具有決定作用。
